SPRAY A FIAMMA CON PROCESSO DI FUSIONE - SF LANCE (Spray & Fuse):
Questa tecnologia appartiene alle più antiche tecniche di spruzzatura. Il suo principio si basa su una fiamma di acetilene in ossigeno a cui si aggiungono polveri dalle caratteristiche diverse a secondo dell’occorrenza. Il processo di creazione della superficie si divide in due fasi:
- Spruzzatura della polvere sul materiale di base.
- Scioglimento della spruzzatura tramite fiamma che provoca una giuntura metallica con il materiale di base.
Questo processo si può ripetere fino all‘ottenimento dello spessore di spruzzatura desiderato.
Parametri di base della spruzzatura:
| Velocità delle particelle [m.s-1] |
Adesione [MPa] |
Contenuto di ossigeno [%] |
Porosità [%] |
Spruzzatura in uscita [kg.h-1] |
Spessore medio della spruzzatura [mm] |
|---|---|---|---|---|---|
| < 40 | < 200 | 10 | 10÷15 | 1÷10 | 0,2÷10 |

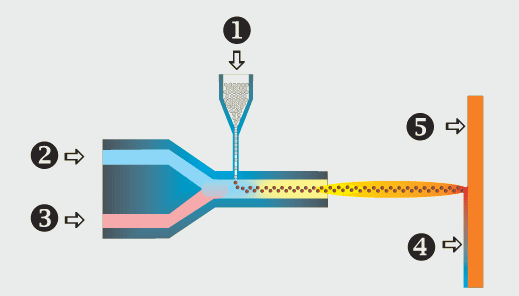

- Materiale aggiuntivo - polvere
- Ingresso ossigeno
- Ingresso acetilene
- Spruzzatura
- Superficie
| Vantaggi | Svantaggi |
|---|---|
| semplicità di realizzazione e realizzazione operativa di un layer | senza il supporto di un posizionatore non è adatta per superfici grandi a causa delle dimensioni degli strati |
| vasta gamma di polveri autorientabli | riscaldamenteo maggiore del materiale di base con consegunte tensione ed eventuale deformazione |
| possibilità di creare forti strati di materiale aggiuntivo dello spessore di alcuni mm | |
| possibilità di creare strati di materiale aggiuntivo molto sottili da 0,2 mm in su | |
| possibilità di spruzzare spigoli e oggetti piccoli e complesso | |
| grazie alle dimensioni ridotte del bruciatore è possibile effettuare una spruzzatura su superfici difficilmente raggiugibili | |
| alta coesione con il materiale di base | |
| nella spruzzatura non viene coinvolto il materiale di base | |
| minima preparazione della base | |
| può essere utilizzata anche per la spruzzatura di polveri plastiche |
Per la spruzzatura a fiamma con processo di fusione utilizziamo l’impianto SuperJet EUTALLOY della ditta Castolin (www.eutectic.com).
Come materiale aggiuntivi usiamo principalmente polveri su base di nickel o cobalto delle ditte Jako Castolin, Wirpo, resistenti all’abrasione, alla corrosione, all’erosione e alla corrosione chimica e termica.
